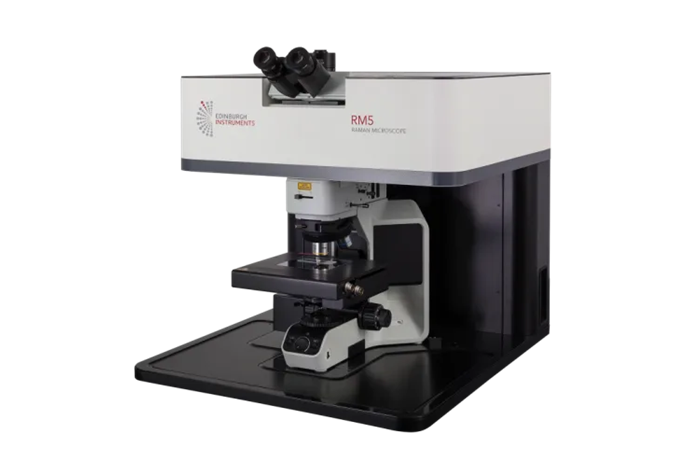

エディンバラインスツルメンツ社製共焦点ラマン顕微鏡RM5は、産業界から学術研究機関まで、あらゆる研究室向けに設計されたコンパクトかつ高性能な共焦点ラマン顕微鏡です。高度なスペクトルイメージング機能、直感的な操作性、そして高精度な共焦点光学系を備えたRM5はナノスケールからマクロスケールまでの測定に対応し、材料科学、ナノテクノロジー、製薬、ライフサイエンスなど、幅広いアプリケーションにお使い頂くことができます。
RM5はコンパクトな設計にもかかわらず、ソフトウェア制御の内蔵レーザ(405～1064 nm)を最大3基搭載する事が可能です。また、分光器用グレーティングはソフトウェア制御式となっており、最大5つのグレーティングを搭載する事ができます。励起波長、アプリケーションに合わせ、最適なレーザとグレーティング(測定波長帯域)をお選び頂けます。

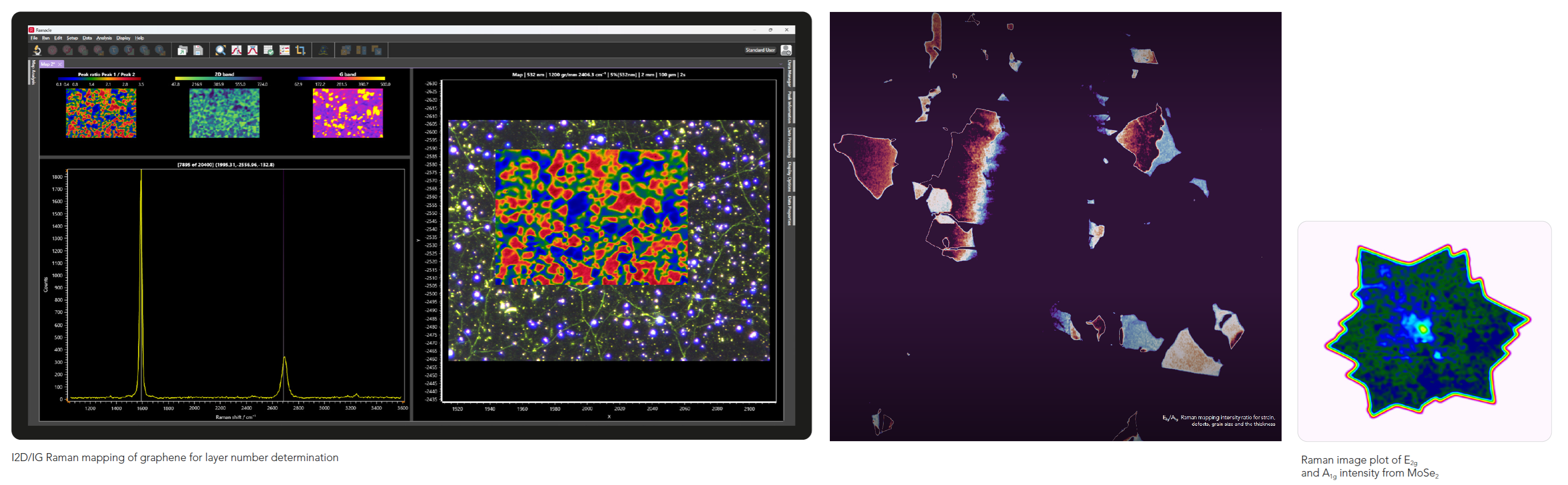

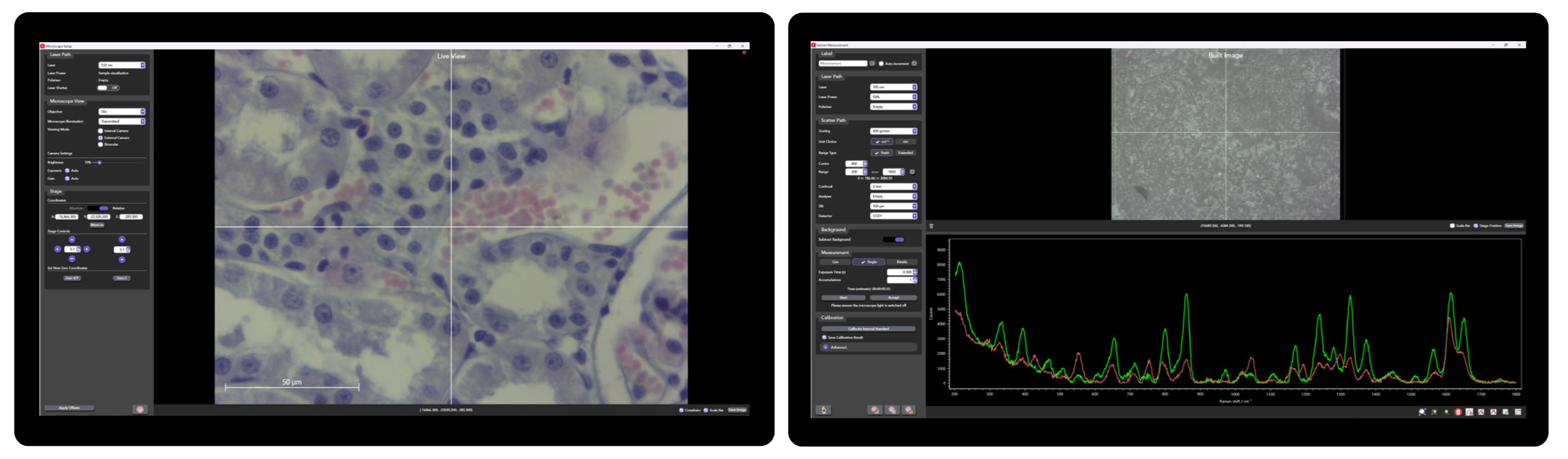

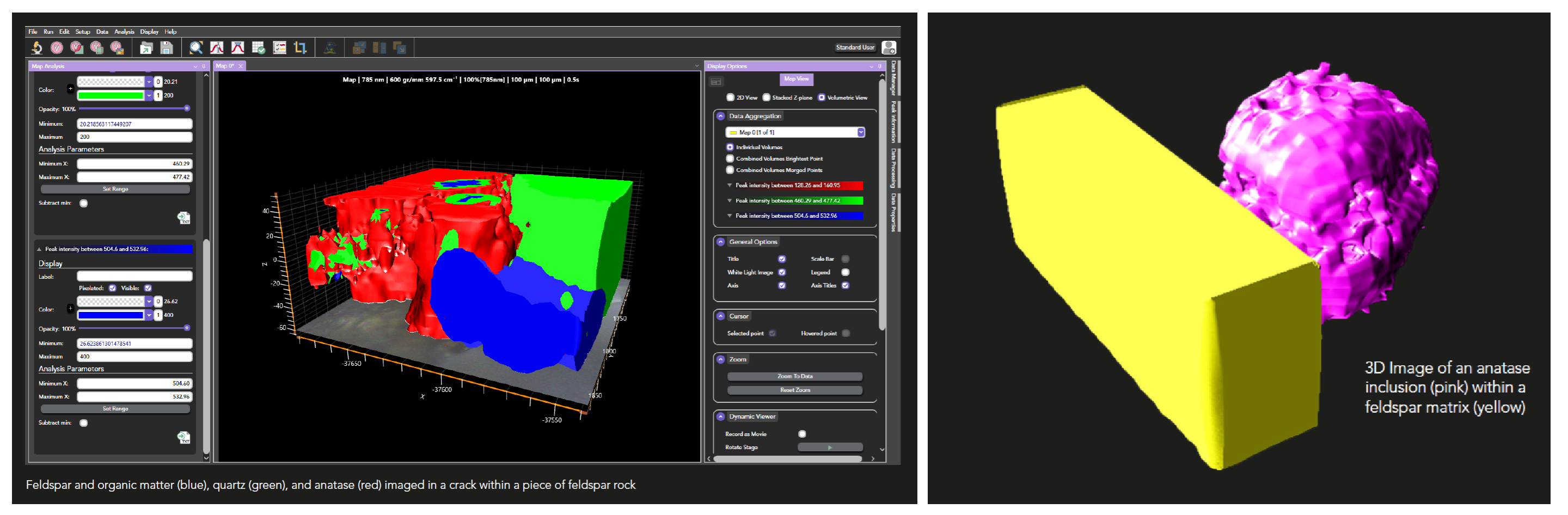

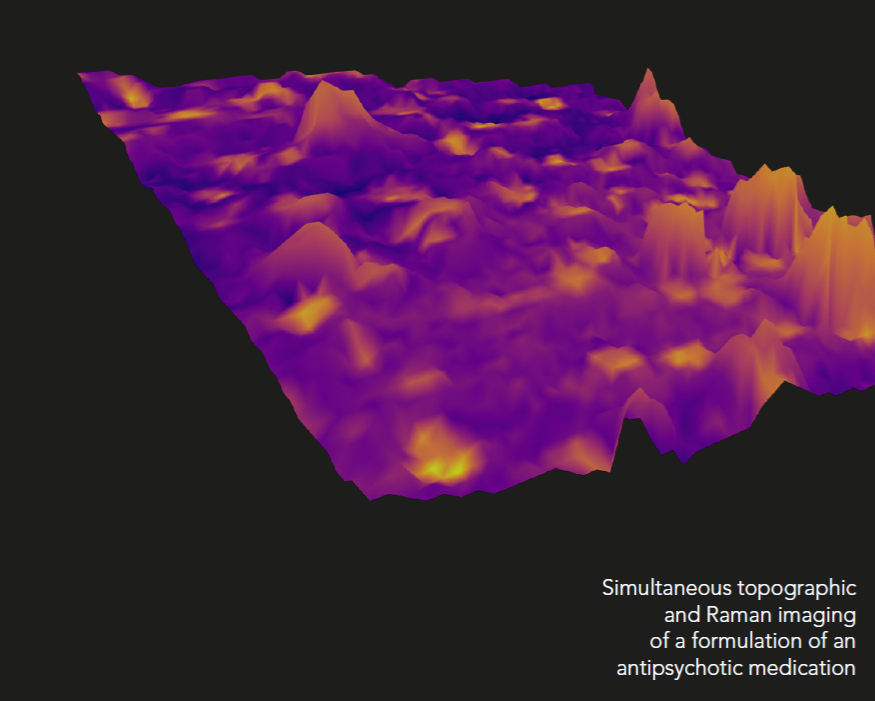

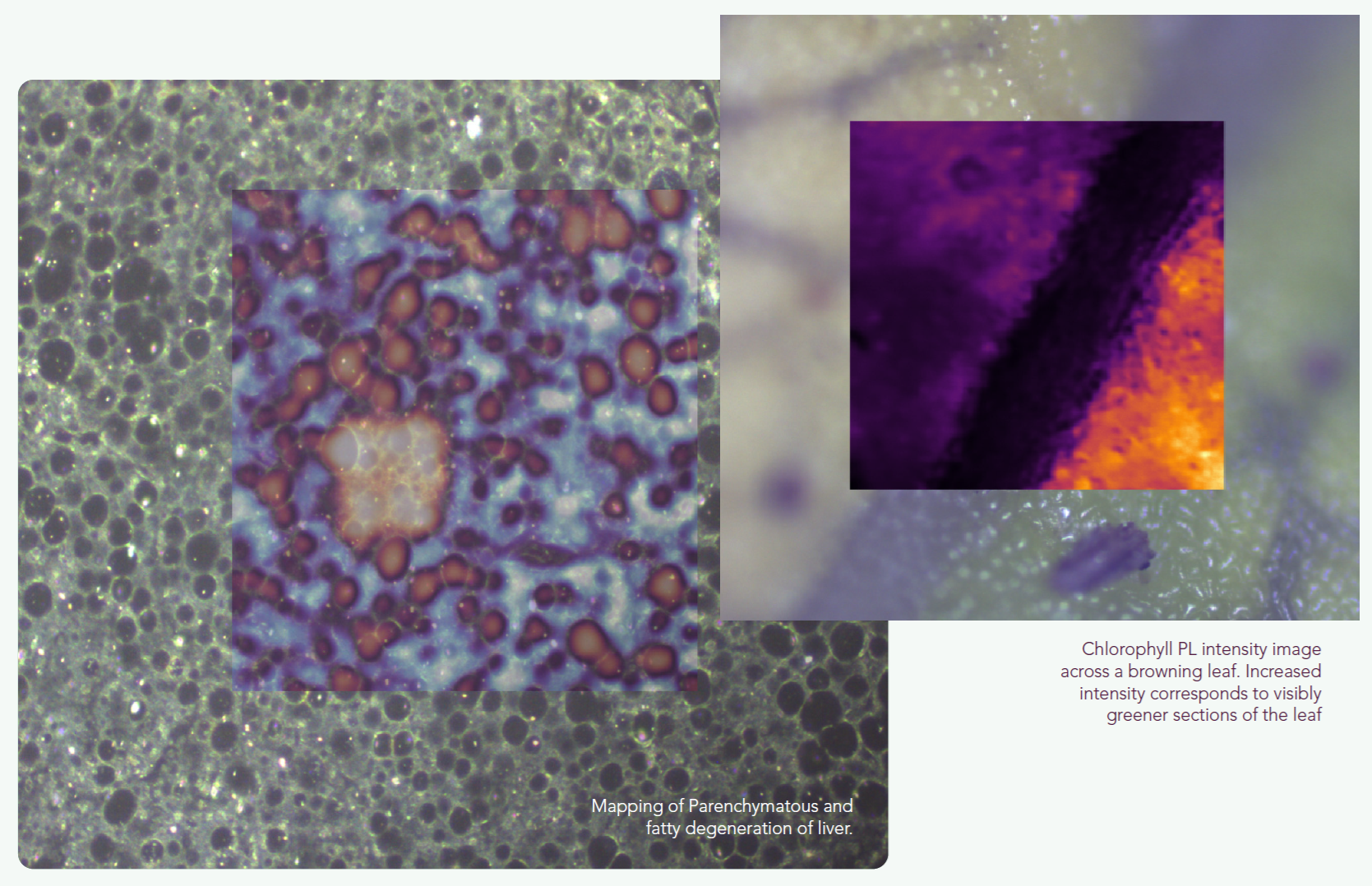

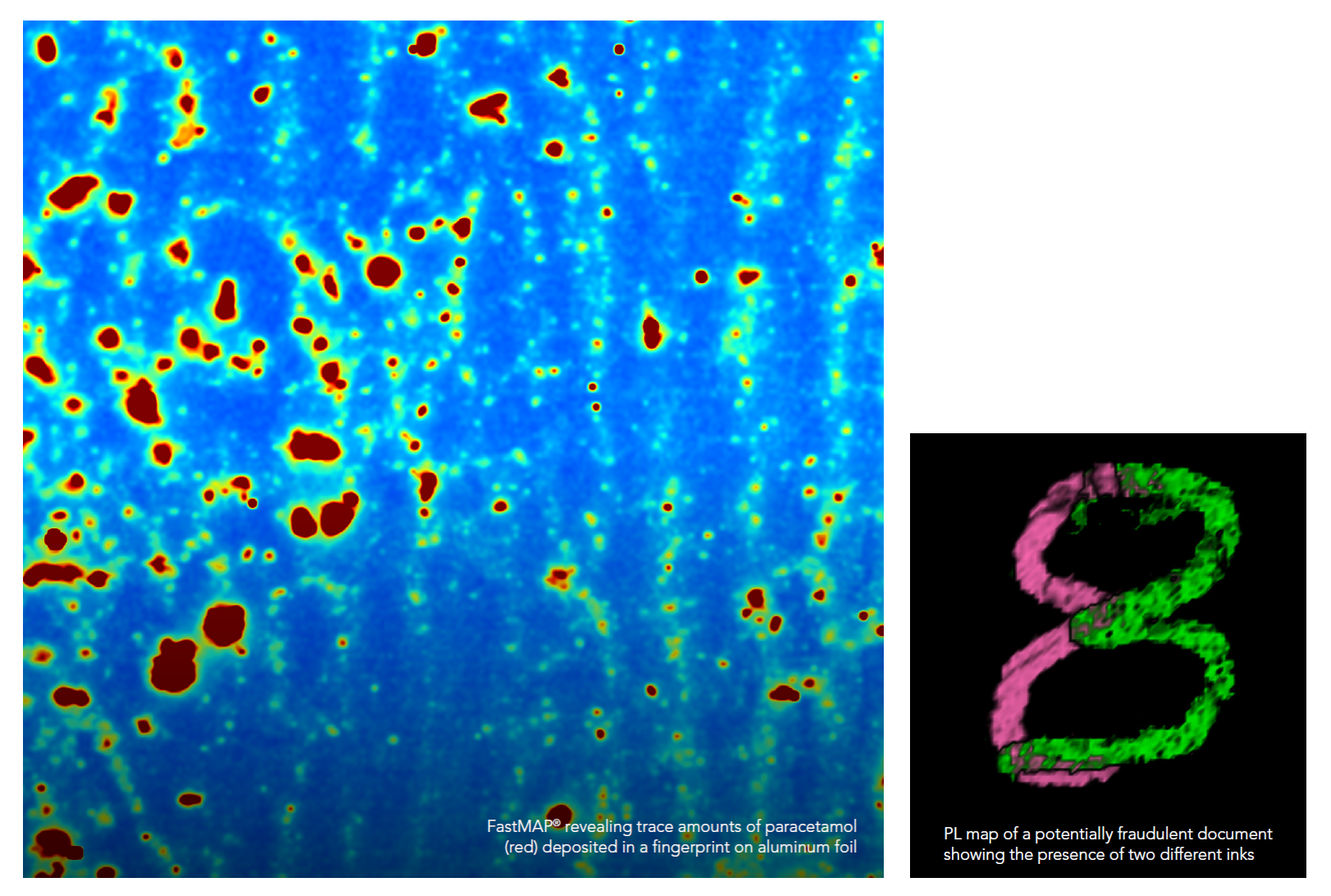

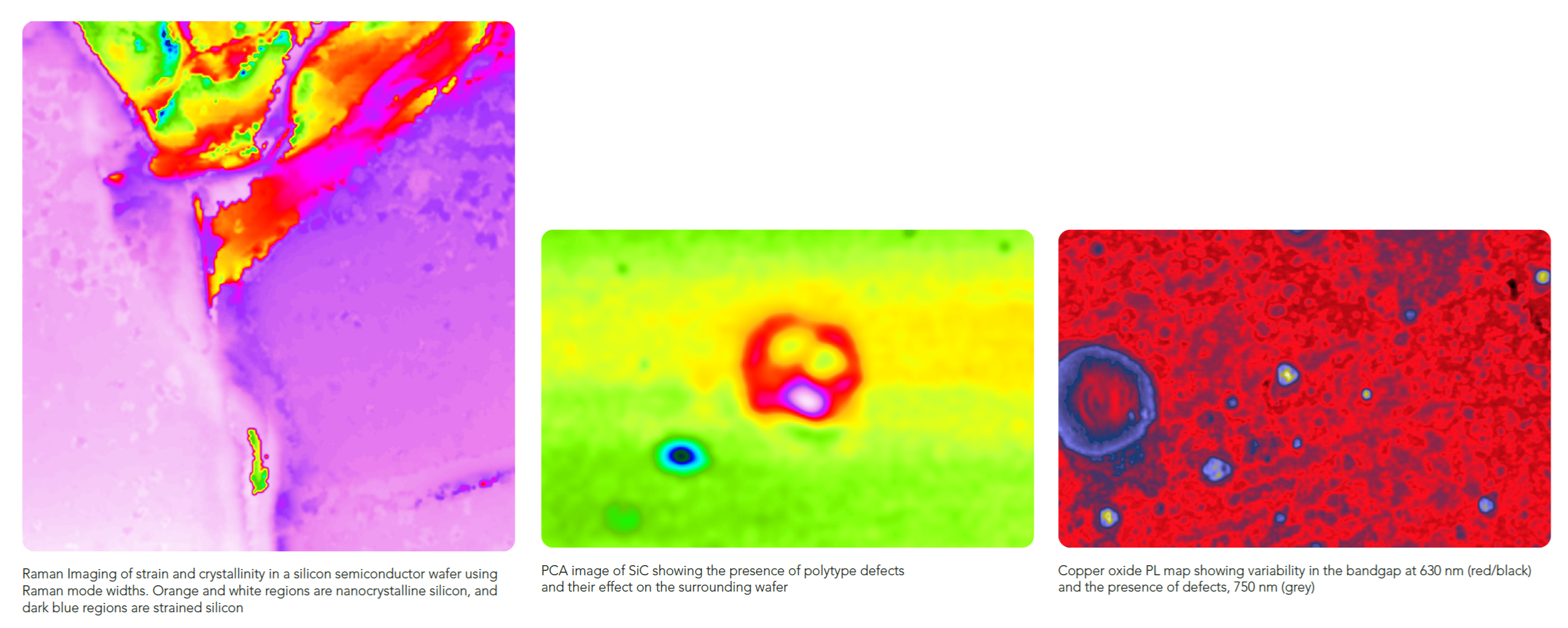

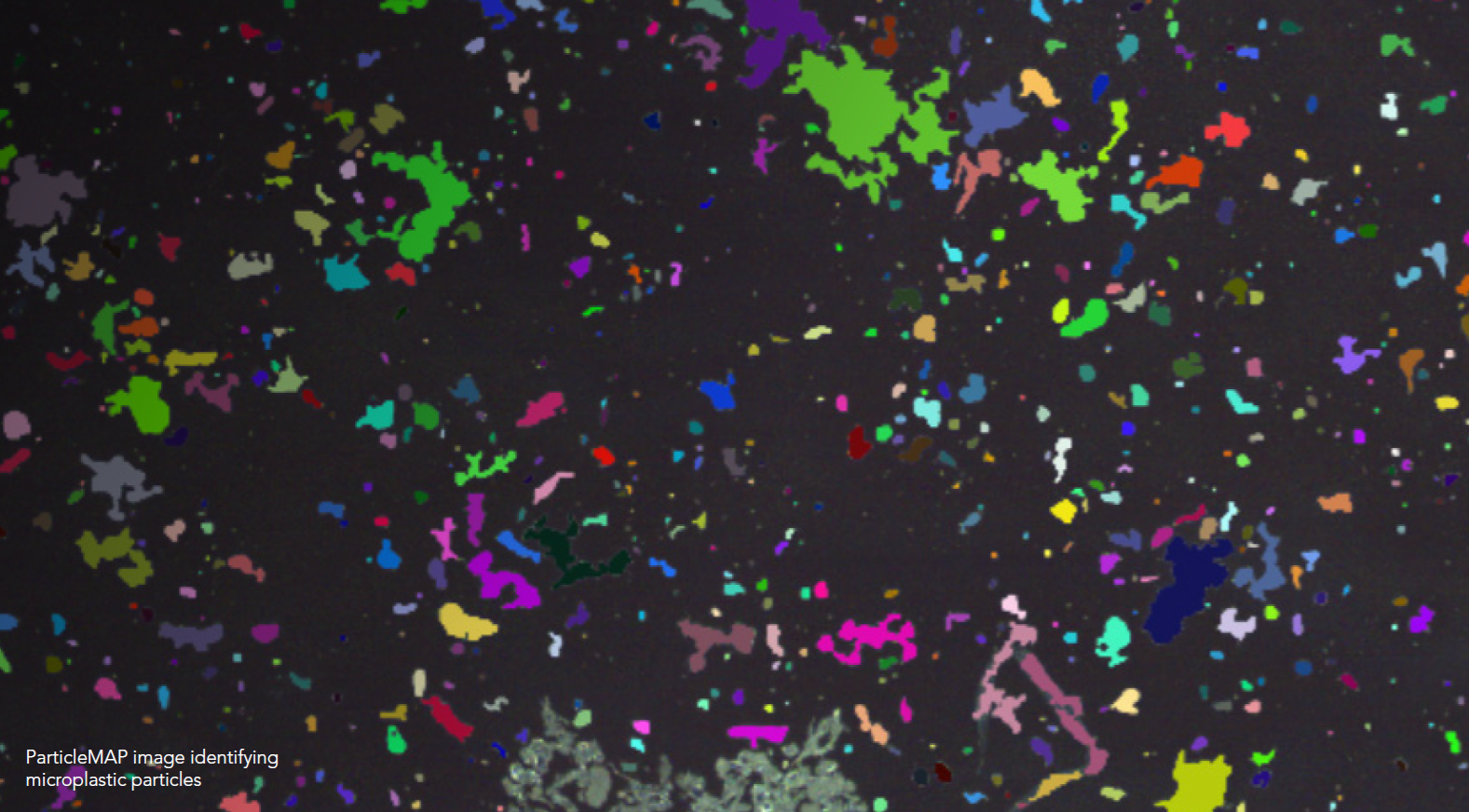

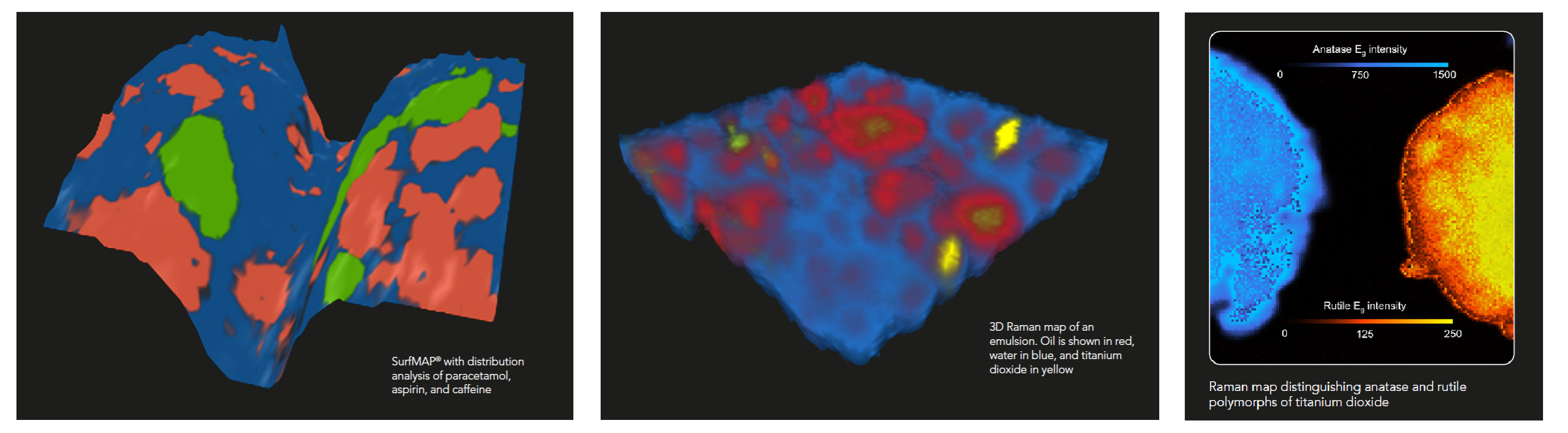

専用ソフトウェアRamacleは、装置制御からデータ解析までを一元管理し、リアルタイム可視化、スペクトル処理、マッピング解析を効率化します。材料科学、半導体、ナノテクノロジー、製薬、法科学、ライフサイエンス、地質、文化財科学など多岐にわたる分野で、研究開発から品質管理まで幅広く活用できる、拡張性と操作性を兼ね備えたラマン分析プラットフォームです。
また、ご要望の仕様に応じた特注対応も承っております。標準品でご用途に合うシステムがない場合、是非ご相談ください。
・真の共焦点設計：可変ピンホールにより空間分解能と深さ分解能を最適化
・可変スリットと位置調整が可能なピンホールにより、
より高い画像解像度、優れた蛍光除去性能、そしてアプリケーション最適化を実現
・装置本体に最大3つの異なる波長のレーザを内蔵する事が可能
・分光器は最大5つのソフトウェア制御式グレーティングのインストールが可能で、
レーザ波長、アプリケーションに合わせ最適な測定波長帯域を実現

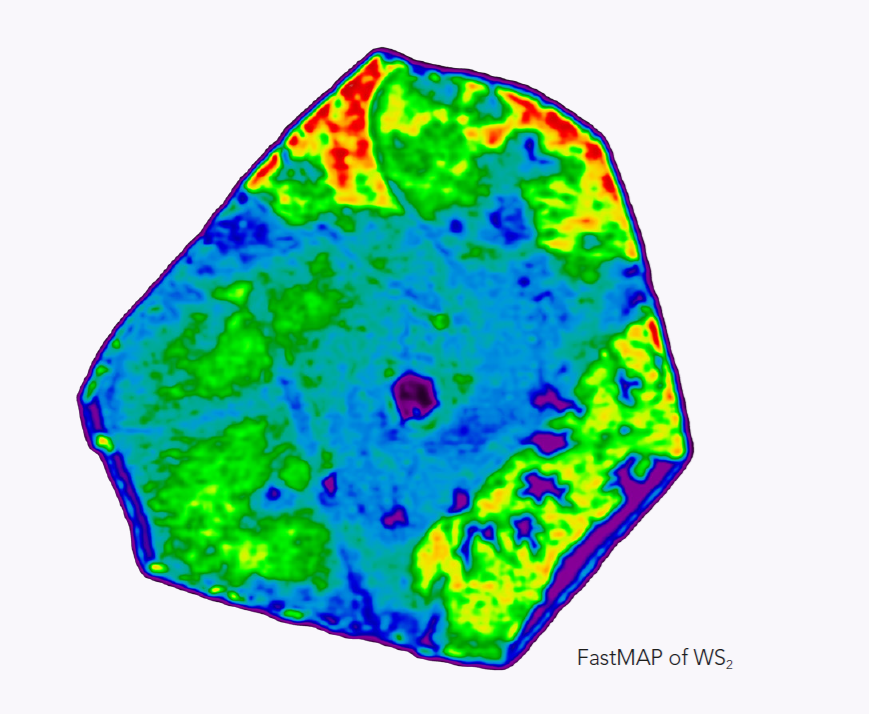

・高い分解能（<0.3 cm⁻¹）と高速ラマンマッピングを実現
・標準検出器の高感度超低ノイズCCDに加え、EMCCD検出器やInGaAs等の追加にも対応
・内蔵シリコン受光素子とネオン光源による自己波長校正機能を搭載
・完全ソフトウェア制御：レーザ選択、フィルター、スリット、ピンホールすべて自動制御
・拡張性の高いアクセサリー群：

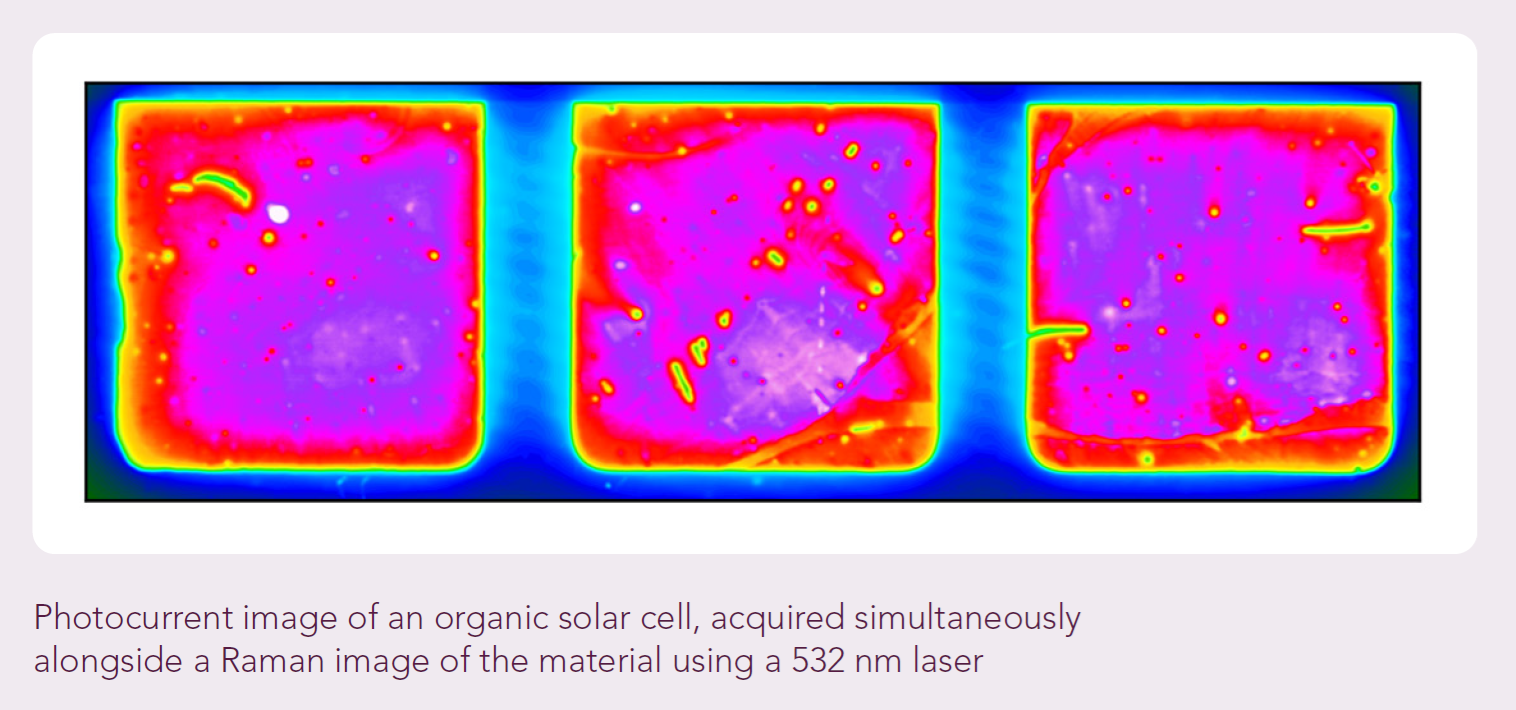

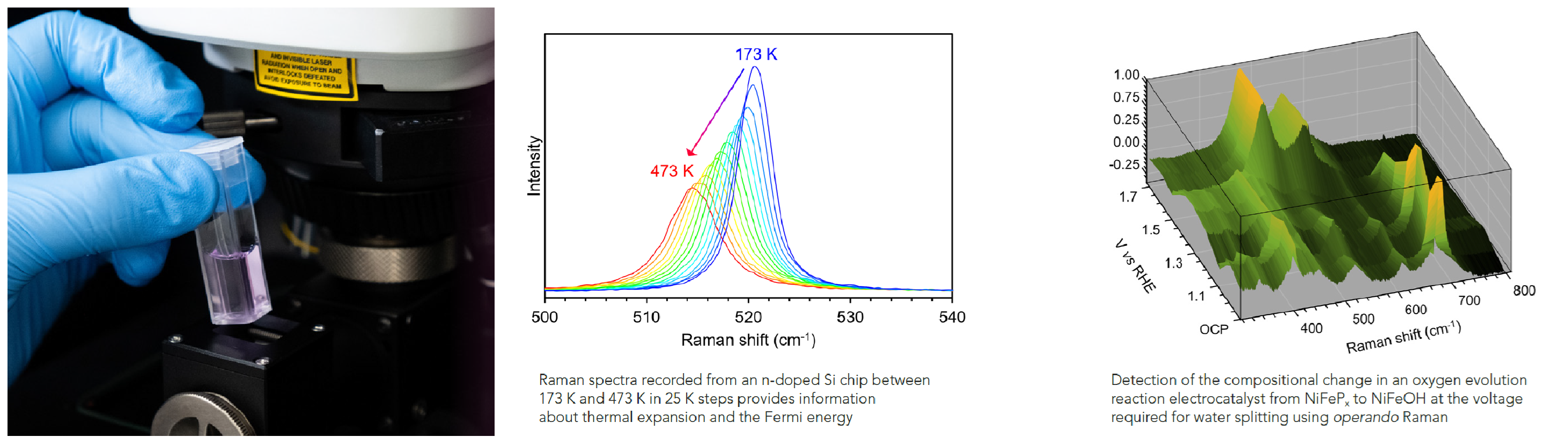

温度ステージ、電気化学セル、偏光解析、フォトカレント測定など
| 仕様 1 | |||||
|---|---|---|---|---|---|
| レーザ |
Up to 3 narrow-band lasers including: 532 nm, 638 nm, 785 nm Other wavelengths available on request Laser selection is fully computer-controlled |
||||
| レーザ除去フィルター |
Up to 3 laser rejection filters included Filter exchange is fully computer-controlled |
||||
| レーザ減衰 |
4 orders of magnitude, continuous Fully computer-controlled |
||||
| スペクトル分解能 | From <0.3 cm-1* | ||||
| 波長範囲 | 50 cm-1 - 4000 cm-1* | ||||
| 分光器 | Type | Asymmetric Czerny-Turner | |||
| 焦点距離 | 225 mm | ||||
| グレーティング | 5-position grating turret, fully computer-controlled | ||||
| スリット | Continuously adjustable, fully computer-controlled | ||||
| 共焦点イメージング | Adjustable confocal pinhole, fully computer-controlled | ||||
| ディテクタ | 標準ディテクタ | CCD selected to match application | |||
| Front illuminated CCD for standard use and optimisation in the NIR | |||||
| Back illuminated CCD for enhanced sensitivity and spectral range | |||||
| 2ndディテクタ(オプション) | EMCCD detector, InGaAs and others available on request | ||||
| Selection of detectors, fully computer-controlled | |||||
* depending on grating, laser and CCD selection
| 仕様 2 | |||||
|---|---|---|---|---|---|

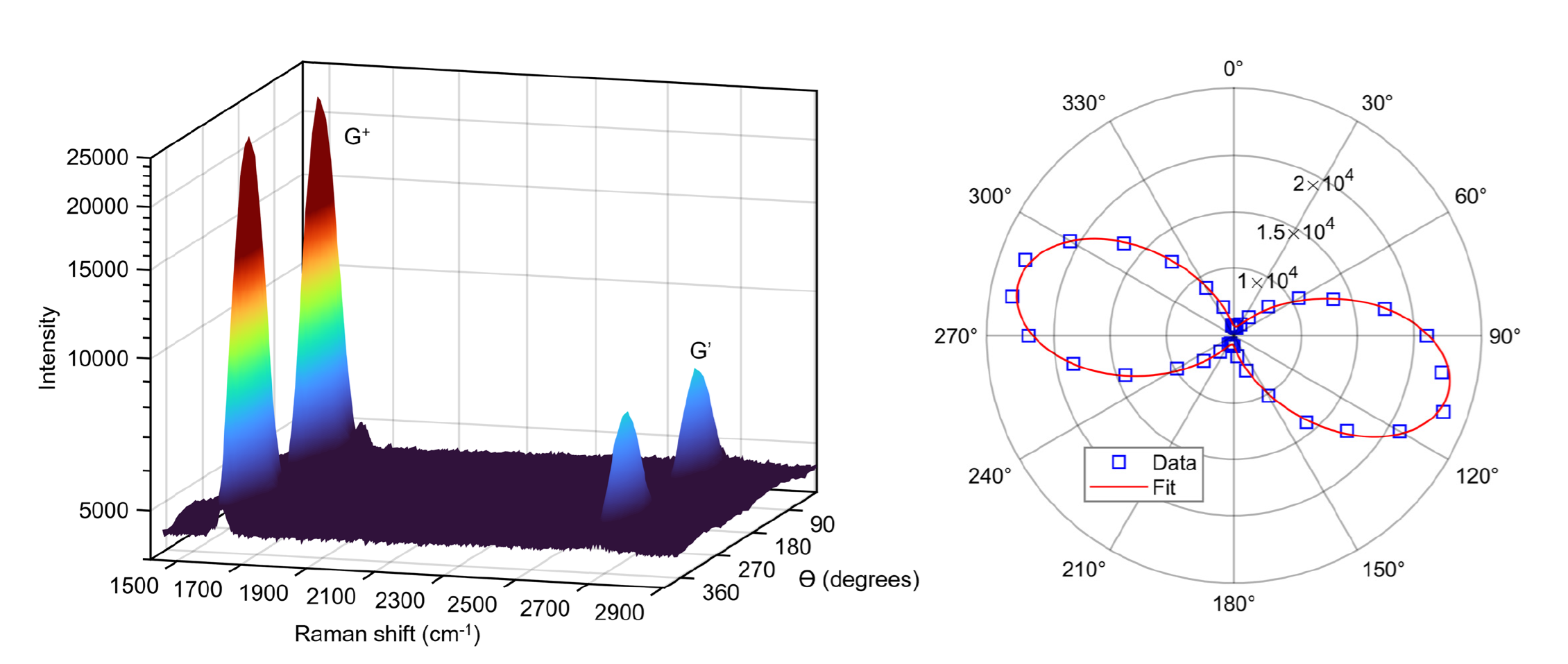

| 偏光ラマン分光 | オプション | Polarisation kit available, fully computer-controlled | |||
| 内部校正 | Wavelength calibration standard (Neon) | ||||
| Raman shift standard (Silicon) | |||||
| Sensitivity validation standard (Silicon) | |||||
| Automated laser alignment | |||||
| 顕微鏡システム | Functionality | Full upright microscope with brightfield and darkfield illuminator | |||
| Optional | Polarisation, Differential Interference Contrast (DIC) capability and fluorescence imaging | ||||
| Objective(s) | 10x and 100x objective included as standard; up to 5 can be included | ||||
| Sample Viewing | Trinocular eyepiece, embedded CMOS video camera, second video camera optional | ||||
| Sample Stage | XY manual stage | ||||
| Optional | XYZ motorised stage, for confocal Raman mapping | ||||
| Temperature-controlled sample stages available | |||||
| ソフトウェア | Ramacle® | Comprehensive all-in-one, intuitive software package | |||
| Operating System | Windows® | ||||
| Functionality | Data acquisition, spectrograph control, graphical display, data processing | ||||
| Optional | Chemometric, spectral library packages - KnowItAll™ | ||||
| レーザー安全基準 | Without Laser Enclosure | Class 3B | |||
| With Laser Enclosure | Class 1 | ||||
| 寸法 | W x D x H † | 600 mm x 800 mm x 600 mm | |||
| 重量† | 63 kg | ||||
† without laser enclosure
|
|
