中赤外域反射用分光器一式測定 BUNDLE-REF-INTERFACEは、ファイバ入力型高速中赤外分光器BUNDLEシリーズと赤外域用の反射測定用モジュールREFLECTION interfaceを組み合わせた、2～5μmの中赤外域に対応した反射測定用分光器一式です。

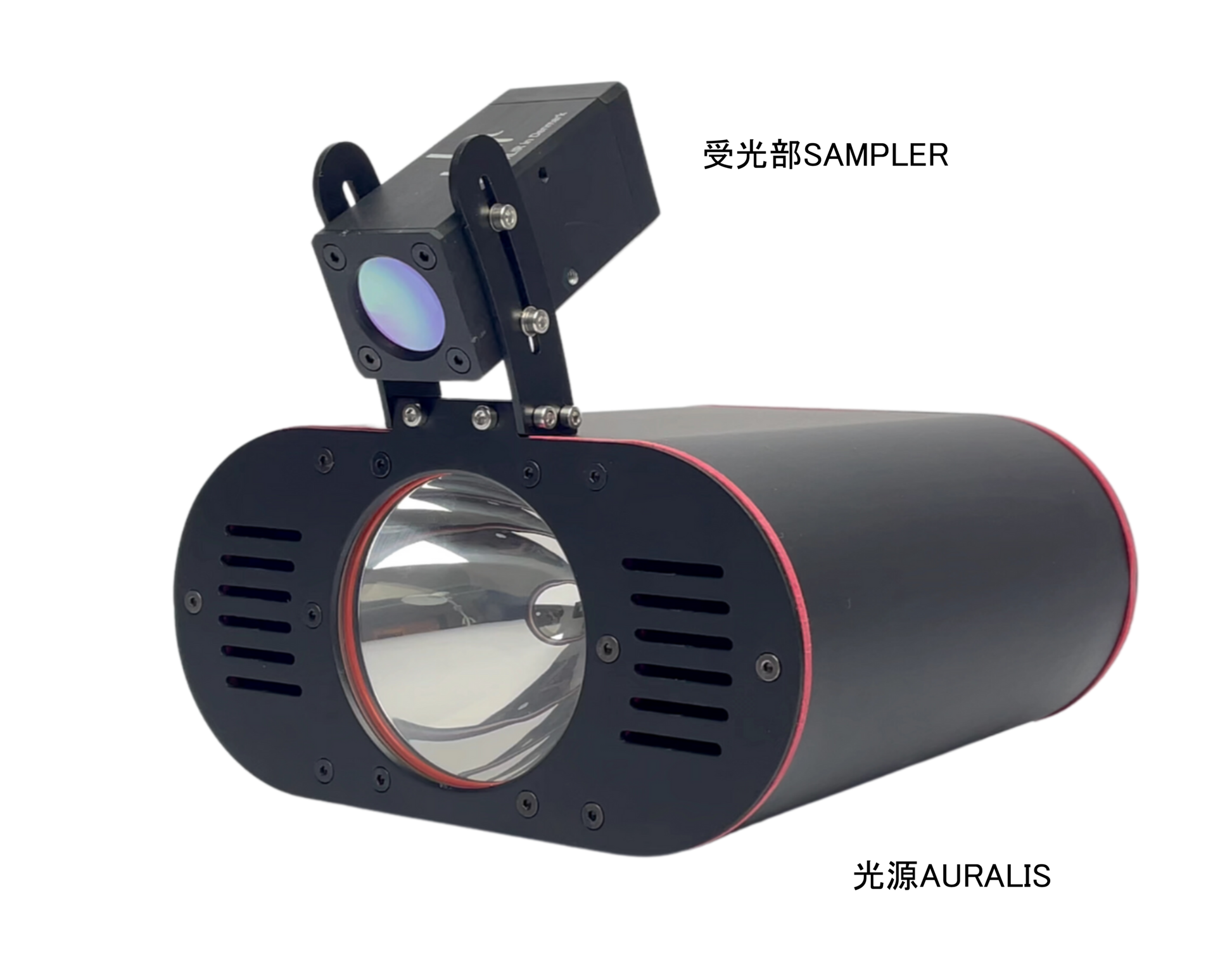

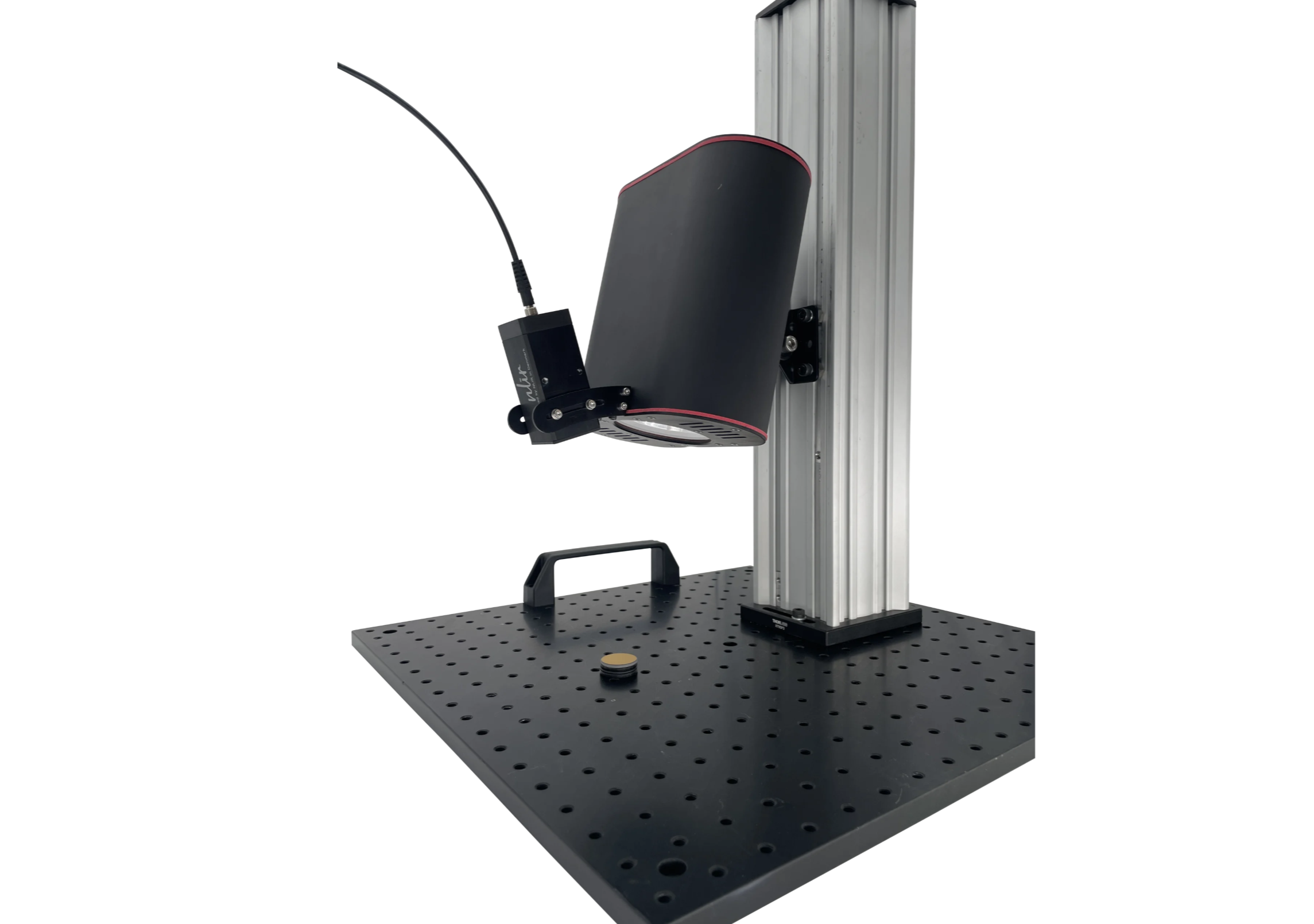

反射測定用モジュールREFLECTION interfaceは光源AURALIS、受光部であるSAMPLER、そして受光部を光源にマウントするコネクタの一式で構成されます。また、光源AURALISはM3およびM4のマウント用ネジ穴を持っており、ブレッドボードやステージへの固定を容易に行えます。
・中赤外域(2.0～5.0μm)における反射測定を簡便に実現
・研究開発から生産ラインまで、幅広いシーンに対応可能
・アップコンバージョン技術により簡便な中赤外域のリアルタイム分光測定を実現
・15°入射/15°受光ジオメトリにより、安定した反射スペクトルの取得が可能
・1050 ℃シリコンカーバイド光源とアクティブ電力安定化により、高い出力安定性を実現
・サンプル非接触(測定距離150mm)による測定が可能な為、生産ラインにも最適
・調整不要、動作安定(稼働箇所なし)

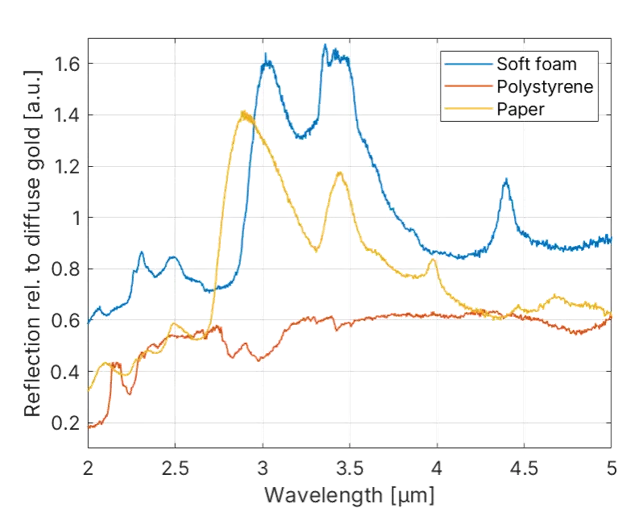

| ・ポリマー、プラスチック材料（固体/フィルム表面） | ・金属（コーティング） | ・固体薬剤、製剤粉体 |
| ・食品粉体、固体食品表面 | ・化学工業用粉末、触媒材料 | ・表面コーティング／塗料層（薄膜・固体表面） |
| ・環境試料 | ・鉱物、岩石粉末 | ・医療材料、生体関連材料表面 |
| ・繊維・テキスタイル表面処理分析 |
| MIDWAVE | BUNDLE-1K | BUNDLE-130K | |
|---|---|---|---|
| 測定波長範囲 | 2.0～5.0μm | ||
| 分解能 ＊1 | 6cm-1 | 3cm-1 | 2.5cm-1 |
| 積分時間 ＊2 | 10.8μsec～0.5sec | 9μsec～1sec | 1.3～654μsec |
| 最大読み出し速度 | 400Hz | 1.4kHz | 130kHz |
| A/Dコンバータ | 16bit | 16bit | 12bit |
| ダークノイズ、std ＊3 | 11 counts | 60 counts | 1 count |
| 最小検出出力(@100msec) | 5 pW/nm | 75pW/nm | 25pW/nm |
| 入射コネクタ ＊4 | SMA905 | ||
| 入射偏光 | 垂直 | ||
| 最大使用温度 | 30℃ | ||
| 寸法(H x L x W) ＊5 | 200 x 100 x 306mm | ||
| 重量 ＊5 | 5kg | ||
| 波長範囲 | 1.0～10.0 µm |
|---|---|
| 光源 | 1050 ℃ シリコンカーバイド |
| 電源 | アクティブ電力安定化機能 |
| 寿命(Typical)＊6 | 1800 時間 |
| 光出力 | フリースペース |
| 照射スポットにおける強度 | 0.5 W/cm² |
| 照射距離 | 150 mm |
| 消費電力 | 22～25 W |
| 供給電圧＊6 | 19V |
| 寸法（L×W×H） | 180 × 180 × 90 mm |
| 重量 | 1.6 kg |
| 受光部窓材 | フッ化カルシウム（CaF₂）ウィンドウ |
| 波長範囲 | 2.0～5.0 µm |
|---|---|
| 測定スポット径＊8 | 1～2mm |
| 測定距離＊9 | 146mm |
| 受光ファイバコネクタ | SMA905 ファイバコネクタ |
| 対応最大NA | 0.3 |
| 取り付けネジ | M3、M4 |
| 寸法（L×W×H） | 80 × 36 × 36 mm |
| 重量 | 210g |
