オーシャンインサイト裏面入射型UV高感度・高分解能ファイバマルチチャンネル分光器
      Maya2000Pro

測定内容

測定内容から探す

    発光測定, 反射測定, 透過・吸収度測定, 紫外域測定

分野

分野から探す

    LED・照明装置, OEM, 紫外域

オーシャンインサイト(旧Ocean Optics (オーシャンオプティクス))社製Maya2000Pro分光器は、裏面入射型の2D FFT-CCDを採用し90%を超える量子効率を実現、特にUV域での感度が向上したファイバ入力式のUV高感度・高分解能マルチチャンネル分光器です。蛍光測定、DNA塩基配列、ラマン分光、真空紫外域における測定など感度を要するアプリケーションに最適です。ユーザ側でスリット交換が可能なため、1台の分光器で測定に応じた波長分解能、スループットを選択できます。また、Deep-UVオプションとして、ディテクタウィンドウ、ミラーコーティングおよびN2パージポートの選択が可能なMaya2000Proは、DUVの測定にも対応します。

特長

・UV高感度・高分解能・取り扱い簡便
・コンパクト(148×109×50mm/960g)
・裏面入射型CCD採用でUV域高感度
・ユーザ交換可能なスリット
・簡易接続(ハードウェア):USBバスパワー
・簡易設置(ソフトウェア):OPwave+
各種光源ファイバプローブ、ホルダなど豊富なオプションアクセサリ
・OEM供給に最適なハードウェア&ソフトウェア環境
・真空紫外域における発光、透過/吸光度測定にも対応

基礎知識

エタロン効果とは

仕様

ディテクタ
受光素子 裏面入射型FFT-CCDエリアイメージセンサ(HAMAMATSU S10420)
有効素子数 2048 x 64 pixel(14 μm角)
有効エリア 28.672 x 0.896(mm)
ディテクタレンジ 200 - 1100 nm(Deep-UV verion:175 nm〜)
量子効率 75 %ピーク@600nm
電子冷却機能 なし
光学ベンチ
デザイン f/4、ツェルニー・ターナー型
焦点距離 入出力:101.6 mm
グレーティング 13種類よりご選択(下記「グレーティングリスト」参照)
入射スリット 5 / 10 / 25 / 50 / 100 / 200 μm(スリットなしも可)
OFLVフィルタオプション OFLV-MAYAPRO-200(グレーティングHC-1選択時)
UVアップグレード MAYA-PRO-UV
光コネクタ SMA 905(0.22 NA)
分光器部
測定波長範囲 グレーティングに依存(下記「グレーティングリスト」参照)
波長分解能 0.07 nm〜(グレーティング、スリットに依存)
SN比(typical) 450:1
A/D分解能 16 bit
積算時間 7.2 msec. 〜 5 sec.
ミラーオプション Gold (NIR)
電子回路/インタフェース
消費電力 500 mA @ 5 VDC
PCインタフェース USB 2.0
動作ソフトウェア OPwave+(Windows 2000 以降)
寸 法
サイズ 148.6 mm x 109.3 mm x 50.4 mm
重量 960 g

光学ベンチ

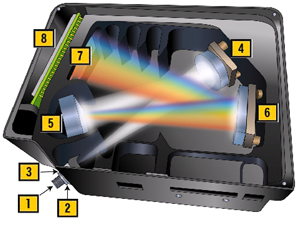

下図は、Maya2000-Pro分光器内部の光学ベンチと入射した光の進行方向を示したものです。
機械的に安定したツェルニー・ターナー型光学ベンチは、可動部品がなく破損する心配がありません。
(仕様を決める光学ベンチ内部の調整は、全てメーカー工場における作業です。)

光学ベンチ
  1. SMAコネクタ(光ファイバ取り付け位置、光入射ポート)
  2. 入射スリット
  3. ロングパスフィルタ
  4. コリメートミラー
  5. グレーティング
  6. フォーカスミラー
  7. OFLVフィルタ(2次光や3次光の抑制)
  8. 裏面入射型FFT-CCDエリアイメージセンサ

Maya2000-Pro グレーティングリスト

  1. 波長レンジ:グレーティングの反射効率30%以上領域表示(実際に測定できる帯域と異なる場合があります。)
  2. 測定バンド幅:実際に表示される波長域の幅(この測定バンド幅は測定開始波長によって変わることがあります。)
  3. 波長分解能:参考値
    • * 波長レンジ内で測定バンド幅を選択
グレーティング# 波長レンジ[nm] ① 測定バンド幅②[nm] 波長分解能 [nm]③ ブレーズ波長[nm] Lines/mm
スリット幅
5um 10um 25um 50um 100um 200um
1* 200~575 445~425 0.33 0.43 0.54 0.91 1.74 3.32 300 600
2* 250~800 445~415 0.33 0.43 0.54 0.91 1.74 3.32 400 600
3* 350~850 440~415 0.32 0.43 0.54 0.90 1.72 3.29 500 600
4* 530~1100 430~410 0.31 0.42 0.52 0.88 1.68 3.21 750 600
5* 200~400 220~205 0.16 0.21 0.27 0.45 0.86 1.64 Holographic UV 1200
6* 500~1100 195~140 0.14 0.19 0.24 0.40 0.76 1.46 750 1200
7* 200~500 102~72 0.07 0.10 0.12 0.21 0.40 0.76 Holographic UV 2400
9* 400~800 205~165 0.15 0.20 0.25 0.42 0.80 1.53 Holographic VIS 1200
10* 200~635 140~95 0.10 0.14 0.17 0.29 0.55 1.05 Holographic UV 1800
11* 320~800 135~75 0.10 0.13 0.16 0.28 0.53 1.01 Holographic VIS 1800
12* 250~575 100~60 0.07 0.10 0.12 0.21 0.39 0.75 Holographic VIS 2400
14* 650~1100 420~410 0.31 0.41 0.51 0.86 1.64 3.14 1000 600
HC-1 200~1050 900 0.66 0.88 1.10 1.85 3.52 6.72 - 300

各種測定パッケージ例 ※本システムにコンピュータは含まれません。

Maya2000-Pro Package 標準発光測定パッケージ
分光器 + ソフトウェア + 光ファイバ2m, 1本(コア径:50/100/200/400μmより選択,コネクタ形状-片側のみSMAまたはFC)
Maya2000-Pro-RF 反射測定パッケージ
分光器 + ソフトウェア + ハロゲン光源 + 400 μmコア径反射プローブ
Maya2000-Pro-TR-L(キュベットホルダ)/-F(フィルタホルダ)透過測定パッケージ
分光器 + ソフトウェア + 光ファイバ2m, 2本 + ハロゲン光源 + キュベットホルダまたはフィルタホルダ
