オーシャンフォトニクス小型近赤外LED測定用配光測定システム OP-GONIO-NIR-SR100

カタログ/技術資料

測定内容

測定内容から探す

    照度測定, 近赤外域測定, 配光測定

分野

分野から探す

    LED・照明装置, 近赤外域

近赤外LED測定用配光測定システムOP-GONIO-100-NIRは、900~1700nmの近赤外LEDの配光特性を測定するシステムです。これまで可視域における測定が一般的であった配光特性の測定が近赤外域でも可能となります。サンプルを水平方向(φ)と鉛直方向(θ)の2軸制御を行い、自動かつ簡易的にサンプルの配光測定が可能となります。LED素子からLEDモジュールまで幅広いサンプルに対応可能で、サンプル設置用ホルダの特注対応も可能です。

また専用ソフトウェアはお客様のご用途に合わせカスタムが可能です。サンプルの選別や判定などの追加機能をご検討の際はぜひご相談ください。

特長

  • ■ 近赤外LED(900~1700nm)の配光特性を簡便に測定
  • ■ LED素子からLEDモジュールまで、幅広いサイズ・形状のLEDサンプルに対応可能
  • ■ 電子冷却式分光器による高い精度・再現性による測定
  • ■ サンプルサイズに合わせカスタマイズ可能な測定距離(標準システムは100mm)
  • ■ 幅広い測定ダイナミックレンジ(サンプルの明るさに合わせ積分時間を設定可能)
  • ■ 特注にてサンプルホルダ、温調制御モジュールを提供(オプション)
  • ■ サンプル位置確認用カメラによる精度の高いサンプル設置(オプション)
  • ■ 電源制御・判定機能等、ご要望のソフトウェア機能の特注対応(オプション)

一般的な測定システム構成

  • ■ 電子冷却式分光器
  • ■ 拡散板付き光ファイバ(VIS/NIR域用)
  • ■ NIST準拠校正用ハロゲン光源(校正データ350~2500nm)
  • ■ 機構部(2軸回転ステージ)
  • ■ 専用ソフトウェアOP-GONIO-UV/NIR
  • ■ 簡易暗室(サイズはご相談下さい。)
  • ■ サンプル位置確認用カメラ、2セット(オプション)
  • ■ カメラ用ソフトウェア(オプション)
  • ※上記仕様は一般的な構成です。ご要望に合わせてシステムアップが可能です。

システム仕様

測定距離 100mm
回転機構

水平角(φ)
回転範囲 +/-180°
測定ピッチ1、5、10、15、30、45、90°
角度精度<+/-0.1°


鉛直角 (θ)
回転範囲 +/-150°
測定ピッチ1、5、10°
角度精度<+/-0.1°
位置調整機構 手動XYZαβ
測定波長範囲 900~1700nm *1660nm以降は高次光の影響を受けます
波長分解能(FWHM) 3.6nm(参考値)
サンプルサイズ 発光長最大≦20mm
*上記以外の仕様も特注として対応が可能です。ぜひご相談ください。

測定項目

・分光配光 ・放射束(W) ・放射強度(W/sr/nm) ・配光分布グラフ(分光放射照度の指定波長域の積分、もしくは指定波長における)
*規定位置では、分光放射照度スペクトル・ピーク波長・中心波長・重心波長・半値全幅の測定が可能。

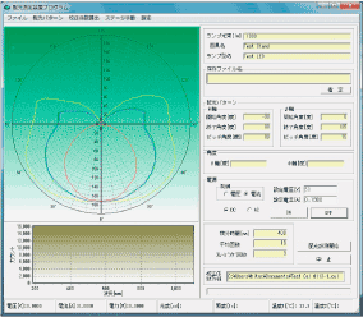

ソフトウェアメイン画面
