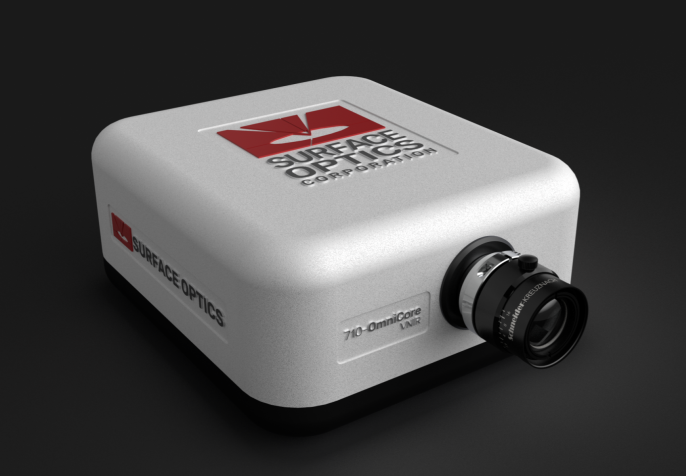

710-OmniCore VNIRは、375～1025nm帯域を1.65nmの高分光分解能で取得できる、独自の内部スキャン機構を搭載したハイパースペクトルカメラです。外部ステージを必要とせず、顕微鏡観察からフィールド計測まで幅広い用途に対応することが可能です。784のスペクトルチャンネルによる高密度な分光データ取得に加え、高い光学性能と優れたS/N比を実現しており、精密農業、鉱物・地質調査、生体組織解析、環境モニタリングなど、多様な研究開発および産業分野における高精度なスペクトルイメージング測定を実現します。
・可視～近赤外域(375～1025nm)の広帯域に対応
・1.65nmの高分光分解能により微細なスペクトル差を識別可能
・784波長バンドにおける高密度スペクトルデータの取得が可能
・独自の内部スキャン機構により外部走査装置が不要
・卓上、三脚、タワー等の外部ステージへの対応可
・Cマウント採用により各種顕微鏡へ容易に接続可能
・1500空間チャンネルによる高精細なイメージングを実現
・最大398fps（640×480時）の高速フレームレートに対応
・最大120秒の長時間露光に対応し低照度測定にも適応

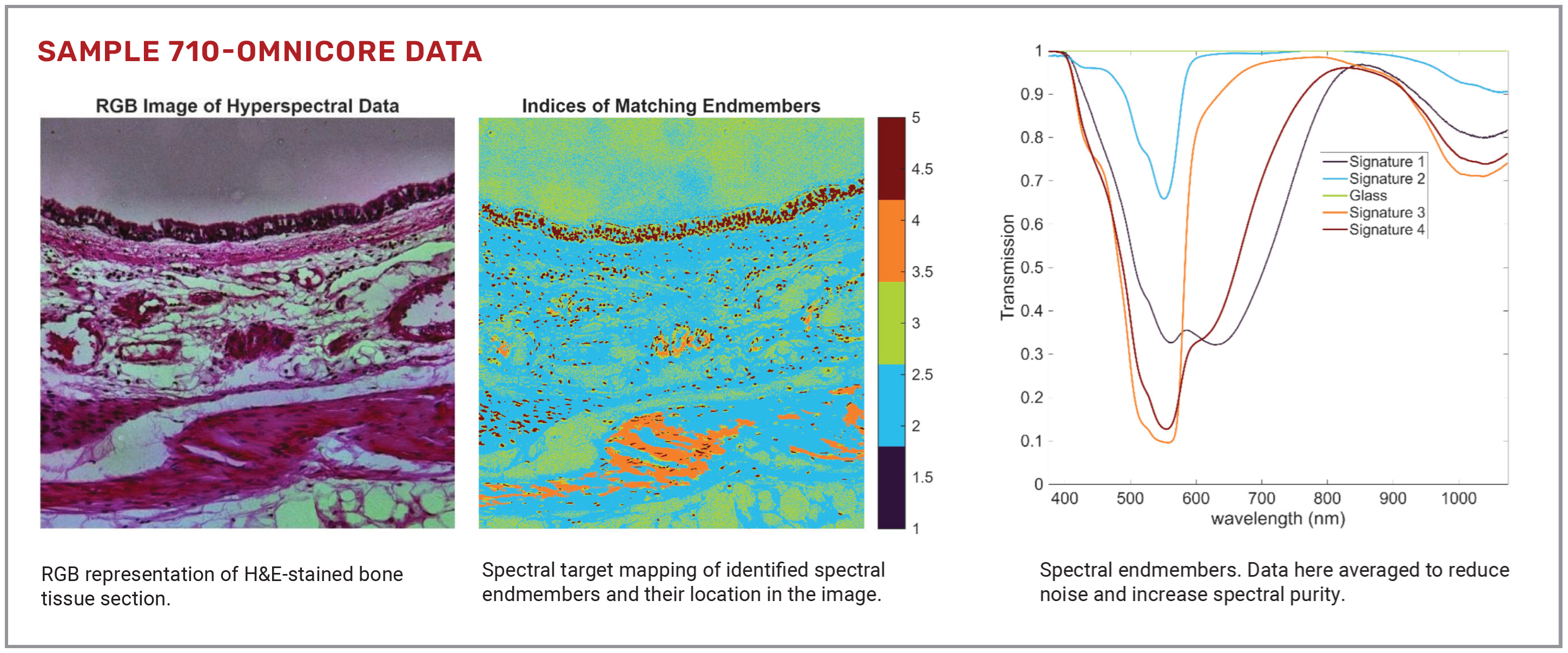

・精密農業・鉱物探査・生体組織解析・環境計測など幅広い用途に対応
|
|
|
| 測定波長範囲 | 375～1025nm |
|---|---|
| スペクトルチャンネル数 | 784 |
| 波長分解能(FWHM) | 1.65 nm |
| Spectral sampling / pixel | 0.83 nm |
| 空間ピクセル数 | 1500 |
| RMSスポットサイズ | 6.95 μm |
| Smile | < 0.5 pixels |
| Keystone | < 0.1 pixels |
| スリット長 | 9 mm |
| ピクセルサイズ | 5.86 μm |
| イメージセンサーフォーマット | 1/1.8" |
| センサ材質 | CMOS |
|
Max Frame Rate (fps) @ Full Frame @ 640 * 480 |
167 398.2 |
| 積分時間 | 0.019 ms - 120 s |
| ビット深度 | 8-Bit or 12-bit |
| ダイナミックレンジ | 72 dB |
| Noise Floor | 1.44 (counts) |
| Light Transmission | ～90% (400～1000 nm) |
| 画素有効率 | > 99% |
|
Peak SNR @ 1x Binning 2x Binning |
157 222 |
| Spectral Binning: Default, (Options) | 1, (2, 4) |
| Pixel Well Depth / Full Well Capacity | 32000e |
| 対物レンズマウント | C-Mount |
| シャッタ | Global |
| Sensor Cooling | Passive |
| 動作温度 | 0 ～ 50°C |
| Optics / Storage Temperature | -25°C ～ 70°C |
| コネクター | USB 3.0 Micro-B |
| データ形式 | ENVI |
| 重量 / 重量(レンズ込み) | 2.04 Kg / 2.84 kg |

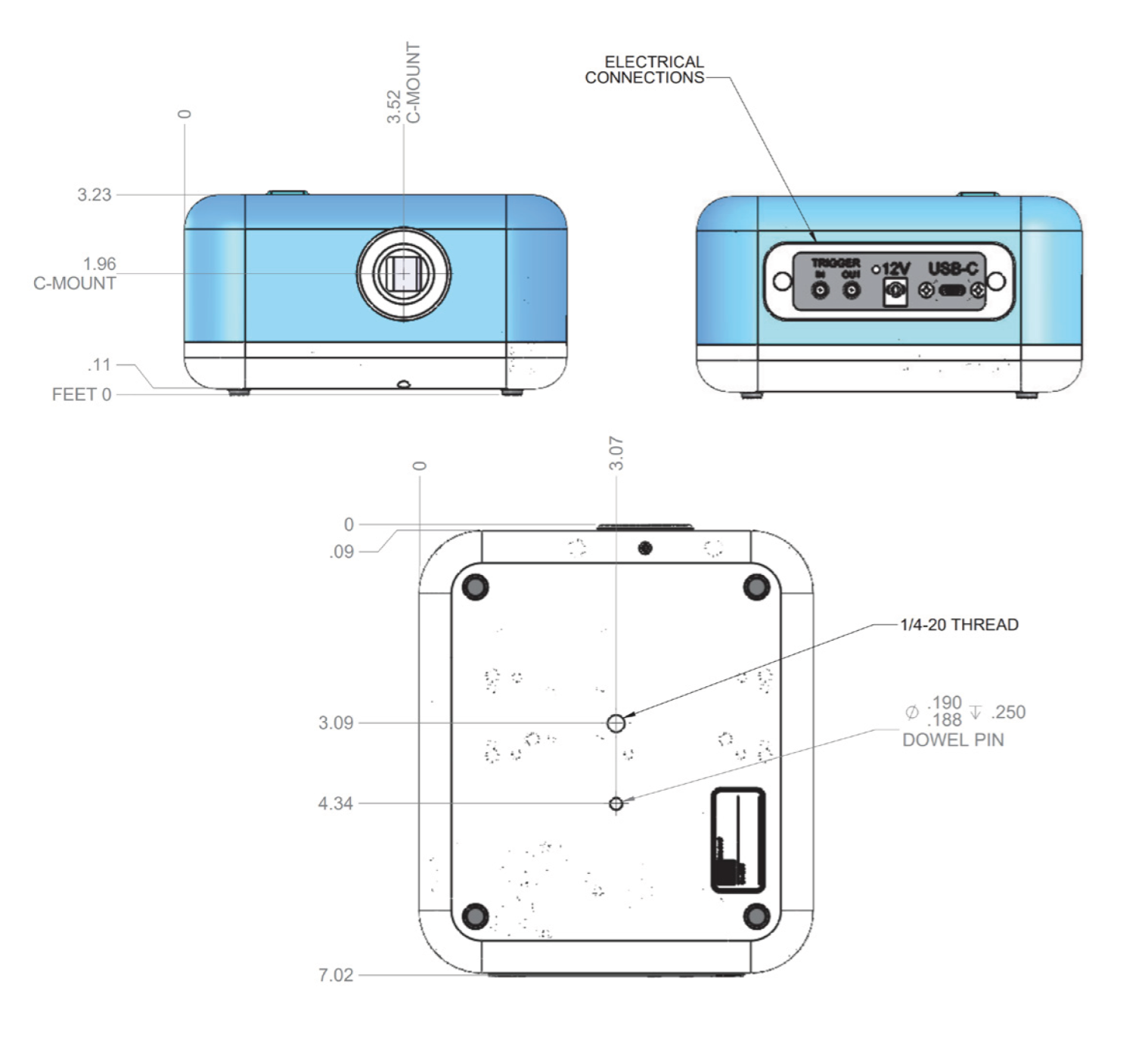

| 寸法(LWH) | 7.02" × 6.14" × 3.23" |
| 入力電力 / 消費電力 | 5V DC / 3.2 - 4.0 W |
| PC動作環境 |
Windows 10 or newer Intel/AMD 64-bit processor (minimum 6 cores) 32 GB RAM 512 GB SSD Minimum one USB 3.0 (SuperSpeed) port |
| レンズオプション | ||||||
|---|---|---|---|---|---|---|
| Focal Length | 4.8 mm | 8 mm | 12 mm | 17 mm | 23 mm | 35 mm |
| FOV (degrees) | 85 | 58 | 40 | 29 | 22 | 14 |
| IFOV (mrad) | 1.2 | 0.7 | 0.5 | 0.3 | 0.3 | 0.2 |
