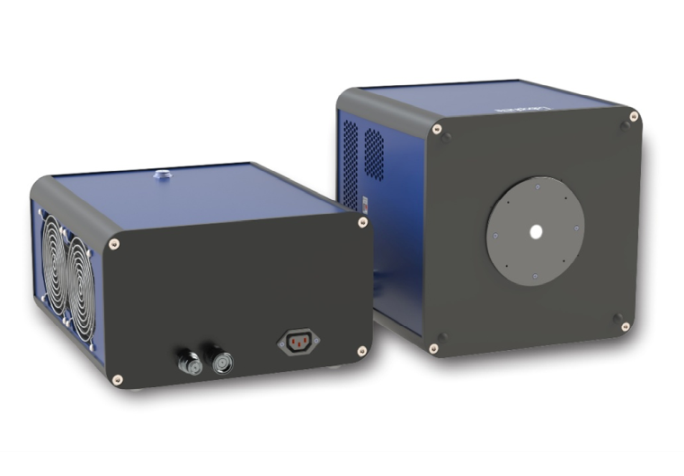

RGB調光型 均一標準光源 ReaLitéは、出力可変式のRGB高輝度LED光源と積分球を使用した、幅広いダイナミックレンジと高い均一性を実現した均一標準光源です。RGBの3色の出力を個々に調整することができる為、任意のスペクトル形状を持ったRGB光源を作成することが可能です。安定性と高い再現性を兼ね備え、研究開発から生産ラインまで幅広いシーンでお使い頂けます。

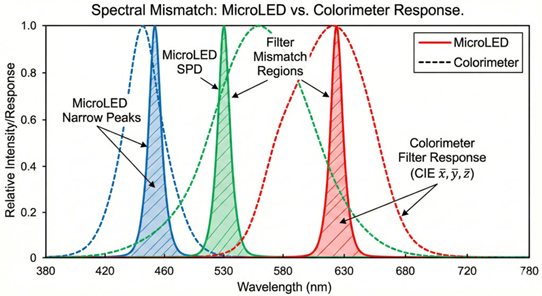

・RBG3色の出力可変式LED光源により、任意のスペクトル形状のRGB光源の作成が可能
・積分球を採用することで高い均一性を実現(開口部の90％領域で97％以上)
・優れた角度均一性(±30°範囲で96％以上)
・高輝度と広いダイナミックレンジを実現(50～2,000,000 nits)
・高い波長安定性(波長繰返し性：±2 nm、システム間再現性：±5 nm)
| 光源仕様 | |||||
|---|---|---|---|---|---|
| 輝度範囲 | 50 ～ 2,000,000 nits（6500K CCT） | ||||
| 短期輝度安定性 | ±1.0% P-P（1分） | ||||
| 輝度範囲における波長変化 | ±5 nm | ||||
| 長期輝度安定性 | ±2.0% P-P（1時間） | ||||
| クリア視野 (FoV) | 45mm × 65 mm × 75°（H × W × 対角） | ||||
| 空間輝度均一性 | >97%（有効開口90%評価） | ||||
| 角度輝度均一性 | 96%（±30°、中心評価） | ||||
| 波長繰返し性 | ±2 nm | ||||
| 波長再現性（装置間） | ±5 nm | ||||
| ピーク波長安定性 | <2 nm（1時間） | ||||
| 波長オプション | |||||
|---|---|---|---|---|---|
| 赤ピーク波長 | 625 nm（620～630nm）または635 nm（630～640nm）を選択 | ||||
| 緑ピーク波長 | 520 nm（515～525nm） | ||||
| 青ピーク波長 | 455 nm（450～460nm）または465 nm（460～470nm）を選択 | ||||
| 制御、校正 | |||||
|---|---|---|---|---|---|
| 輝度調整 | LED電流制御16 bit、可変アッテネータ制御約14 bit | ||||
| 可変アッテネータ速度 | <1秒（開閉） | ||||
| 温度制御 | TEC + 液冷 | ||||
| 光学モニタ | マルチスペクトルセンサ | ||||
| 内部校正光源 | NIST準拠基準光源 | ||||
| サイズ、重量 | |||||
|---|---|---|---|---|---|
| 積分球ポート径 | 16 mm、20 mm、25.4 mmから選択 | ||||
| ポート方向 | 上向き、下向き、横向き（取り付け用インターフェース付） | ||||
| RGB光源サイズ | 27.6 × 27.6 × 26.4 cm（H × W × D） | ||||
| RGB光源重量 | 13 kg | ||||
| 熱交換器サイズ | 17.1 × 30.5 × 8.3 cm（H × W × D） | ||||
| 熱交換器重量 | 5.7 kg | ||||
| 熱交換器配管長 | 1、2、3、6 m から選択 | ||||
| 電気・制御 | |||||
|---|---|---|---|---|---|
| 電源入力 | 100-240 VAC、50/60 Hz、<10 A | ||||
| コマンドインターフェース | RS-232（USB経由） | ||||
